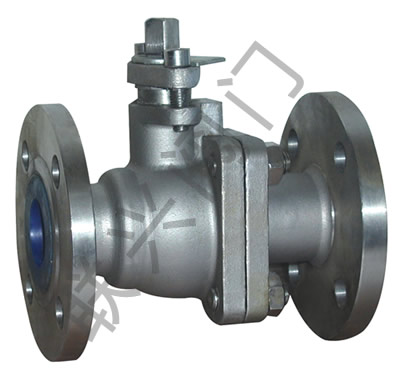

金属硬密封球阀产品概述
随着现代机械加工工艺和新材料的不断发展，球阀已不仅仅用在输送水、压缩空气等低温介质以及对密封性能要求较低的管道上，在石油化工、冶金、电力等行业中，球阀已被广泛应用在工艺条件要求苛刻、介质比较特殊的工业装置上。尤其是金属硬密封球阀已被越来越多的人们所熟知和青睐。 永嘉县联兴阀门供应的金属硬密封球阀为金属密封结构，密封形式为金属对金属密封。
金属硬密封球阀的(DN15～200mm)中小口径采用浮动球结构，(DN125～500mm)大中口径采用固定球结构。
Q41H金属硬密封球阀是一种的高性能球阀产品。阀座采用蝶簧加载的金属密封结构，在高温下启闭轻松。球体及阀座采用特殊硬化处理，密封面不擦伤。手动硬密封球阀具有双向密封功能。主要用途：金属硬密工作温度-29～425℃(碳钢)或-40～550℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，金属硬密封球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
金属硬密封球阀结构特点
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
5、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
金属硬密封球阀 主要外形尺寸
PN1.6MPa外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
D、D1、D2 |
参照国家标准：GB/T9113、JB/T79、HG20594等相应标准执行生产 |
|||||||||||
|
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
|
法兰连接尺寸 |
GB/T9113、JB/T79、HG/T20594 |
|||||||||||
PN2.5MPa外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7.5 |
10 |
15 |
20 |
33 |
60 |
93 |
175 |
|
法兰连接尺寸 |
GB/T9113、JB/T79、HG/T20594 |
|||||||||||
PN4.0MPa外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
3 |
4 |
5 |
7 |
9 |
12 |
18 |
28 |
46 |
75 |
106 |
190 |
|
法兰连接尺寸 |
GB/T9113、JB/T79、HG/T20594 |
|||||||||||
PN6.4MPa外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
6.5 |
7 |
8 |
12 |
14 |
18 |
28 |
40 |
65 |
98 |
140 |
250 |
|
法兰连接尺寸 |
GB/T9113、JB/T79、HG/T20594 |
|||||||||||
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
||
|
GB(国标) |
ASTM(美标) |
GB(国标) |
ASTM(美标) |
||||
|
1 |
阀体 |
WCB |
A216-WCB |
8 |
弹簧 |
60Si2Mn |
AISI 9260 |
|
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
|
3 |
阀座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
|
4 |
球体 |
1Cr13 |
A276-420 |
11 |
填料压盖 |
WCB |
A216-WCB |
|
5 |
螺母 |
35 |
A194-2H |
12 |
挡圈 |
65Mn |
AISI 1066 |
|
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
阀杆 |
1Cr13 |
A276-410 |
|
7 |
座垫 |
1Cr18Ni9Ti |
304 |
14 |
螺钉 |
35 |
A193-B7 |
|
压力等级 |
公称压力 |
磅级 |
||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
||
|
试验压力 |
壳体试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
|
适用工况 |
适用介质 |
纸浆、浆料、粉尘及各种固体颗粒介质 |
||||||||
|
适用温度 |
-196~≤550℃ |
|||||||||
|
适用规范 |
设计制造按 |
GB12237-89 API60 JP17S-48 |
||||||||
|
法兰尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 |
|||||||||
|
结构长度按 |
GB12221-89 ANSI B16.0 JIS B2002 |
|||||||||
|
检验试验按 |
JB/T9092-99 API598 |
|||||||||
执行标准:
1.设计、制造按GB12237.89的规定。
2.连接端法兰尺寸和密封形式按GB9113.3~GB911311-89的规定。
3.结构长度标准：GB/T 12221-2005
4.阀门检查和试验按ZBJ16006.90规定。
5.压力温度等级：GB/T 12224-2005
驱动方式：手动、蜗轮蜗杆传动、气动、电动
